    光伏直流配电柜

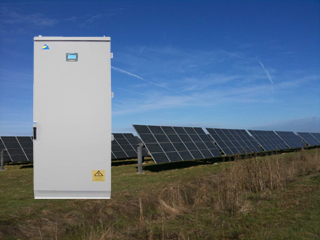

    产品图片
    光伏直流配电柜
    产品描述
    一、产品概述:
      光伏直流配电柜主要应用在大型光伏电站,用来连接汇流箱与光伏逆变器。并提供防雷及过流保护、监测光伏阵列的单串电流、电压及防雷器状态,短路器状态。专业的电气设计、元件选型,可以保证长时间的稳定工作,本公司专业大型的屏柜生产厂及独有的生产工艺,保证了可靠、耐用的箱体结构,安全、简洁、美观的内部布线,便于现场接线及维护。

    二、产品特点:
      采用高性能元器件,智能化设计。具有性能价格比高、外观漂亮、安装使用方便等众多优点。可以检测每路电流、电压、防雷状态、开关状态,通过智能仪表大屏液晶显示电压电流功率等,通过RS485通讯接口与监控系统通信,实现直流配电柜智能化管理。
      模块化设计,采用高性能霍尔传感器采集;
       采用大屏液晶显示智能仪表,可采集多达16路电流及输出电压,液晶显示电压、电流、功率、防雷状态、开关状态等信息,具有标准的RS485数字通讯接口与监控系统连接;
      浪涌保护器N+1采用国际或国内知名产品(例如:DEHNPHEONIXCITEL)
       防反二级管采用模块化整流二极管,功耗低,性能稳定。
      内部布线合理、布局美观,内部连接都使用铜牌连接;
      防雷接地符合防雷规范技术要求。
    三、主要技术参数:



    型号规格
    JTPV-D
    最大电压
    1000V DC
    支路电流
    可定制
    输入功率
    500KW
    防护等级
    IP30
    环境温度
    -25℃~+80
    环境湿度
    099%
    宽×高×深
    800×2200×600㎜(定制)
    箱体材料
    冷轧钢板/不锈钢
    通信方式
    RS485/无线/载波
    测控模块供电方式
    220VAC/24VDC



    四、产品执行标准
      GB/T14048.1-2000   低压开关设备和控制设备总则。
      YD/T1235.1-2002    通信行业
      IEC61024-1-1:1993  建筑物防雷 第一部分 防雷装置保护等级的确定。
      QX10.1-2002        中华人共和国气象行业
      GB50057-1994       建筑物防雷设计规范
         YD5098-2001        通信局(站)雷电过电压保护设计规范
      YDJ26-89           通信局(站)接地设计暂行技术规定(综合楼部分)
      YD5078-98          通信工程电源系统防雷技术规定
      YD/T950-1998       电信交换设备过电压过电流防护技术要求及实验条件
    五、光伏阵列直流箱结构布线及元器件选型
    5.1结构
    1)柜体采用高质量的冷轧钢板,表面采用静电喷涂,柜体的全部金属进过特殊防腐处理。
         机柜具有足够的机械强度,保证元件安装后及操作时无摇晃、不变形。通过抗震实验、摇摆实验和内部燃弧实验。
    2)开门灵活、方便。
    5.2 布线
    (1)    柜内合理布置线槽:强电、弱电分开走线槽。控制信号线单独走线槽。
     (2)    引进引出柜外的导线全部经过接线端子。大电流端子、一般端子、弱电端子之间的爬电距离和漏电间隙符合相关国家标准,端子排设计合理,与电气部件位置对应,大小与所接电缆相配套,清晰明白,运行、检修、调试方便。
    5.3 主要器件选择
    (1)电气间隙、爬电距离、间隔距离、外接导线端子的选择、接线、安装等均满足GB 7251的有关规定。
    (2)柜内安装的元器件均采用优质器件,导线、导线颜色、指示灯、油漆,均符合国家或行业现行有关标准规定。
    (3)设备内使用的同类元器件的接插具有通用性和互换性,接触可靠、插拔方便。接插件的接触电阻、插拔力、允许电流及寿命,均符合有关国家及行业现行的标准要求。
    六、系统可靠性分析
         光伏阵列汇流箱装置由多个单元通过串联、并联等方式构成,提高其可靠必须首先提高其各个部件的可靠性,在此基础上还要对系统进行优化设计。
    (1)元件是构成部件的最小单位,也是可靠性设计的起点,在选择和使用元件时必须从可靠性考的角度考虑,这对提高整个系统可靠性非常重要,采用以下措施提高可靠性:
         元件老化处理;
         元件的选择;
         元件的降容使用;
    (2)提高单元可靠性
         采用高可靠性微机电源
         电源本身的波动以及经电源进入系统的各种干扰对系统的影响特别严重,因此供电系统必须十分可靠,要保证即使系统其它部分失效电源也正常工作,采用高性能的开关电源,必要时还应对某些电源作冗余处理。
         电源输入端可增设防雷保护。
         良好的接地
         保护接地是指机柜及内部器件的接地,如果内部器件与机柜的接触不好,则应以铜带将其与机柜相连,机柜也可以铜带与地相连。接地电缆(铜带)宜采用焊接的方式连接。内部电路如需接地,则需单独接地。
