光伏汇流箱

产品图片

产品描述

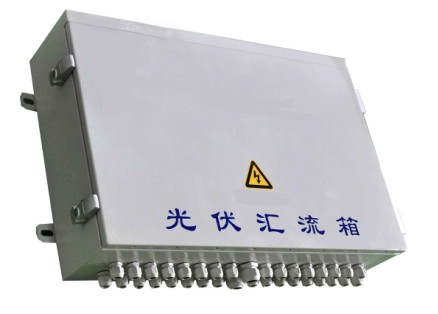

光伏智能防雷汇流箱

一、产品概述：

光伏汇流箱用于连接光伏阵列及逆变器，提供防雷及过流保护，并监测光伏阵列的单串电流、电压及防雷器状态，短路器状态。
专业的电气设计，元件选型，可以保证长时间的稳定运行，本公司专业大型屏柜厂及独有的生产工艺，保证了可靠、耐用的户外

箱体结构，安全、简洁、美观的内部布线，便于现场接线及维护。

二、产品特点：

采用高性能元器件，智能化设计。具有性能价格比高、外观漂亮、安装使用方便、效率高等众多优点,可以真正达到IP65的防护等级。可以检测箱体内电气参数（例如：每路电流、电压、防雷器状态、断路器状态），并且通过RS485、无线等方式通信，克服光伏系统阵列监测不足，故障无法定位等不易管理缺陷，是光伏系统的高端产品。

智能检测单元模块化穿孔设计，安装简单方便，布局美观；模块都具有标准的RS485、无线等通讯接口，标准MODBUS规约传送。浪涌保护器N+1采用国际或国内知名产品(例如：DEHN、PHEONIX、CITEL)。直流熔断器选用国际或国内熔断器座与熔芯（例如：BUSSMAN、LITTLEFUSE等）。防反保护二级管也均采用国内国际知名品牌

监控系统每路电流、电压、防雷器状态、开关状态。具备4路、6路、8路、12路、16路等多个等级可以选择或用户定做。采用室外防雨挂钩式结构、外壳防护等级达到IP65、具备防潮、防霉、防鼠的功能。通过金太阳、CE 等认证。

三、主要技术参数：

型号规格	JTPV-CBS4	JTPV-CBS8	JTPV-CBS16
最大输入数	4路	8路	16路
最大电压	1000V DC
支路熔断器额定电流（可更换）	12A/16A/20A
输出端子大小	PG21
防护等级	IP65
环境温度/湿度	-25℃～+80℃/0～99%
宽×高×深	400×400×150(mm)	500×450×190(mm)	750×500×190(mm)
重量	12 kg（左右）	15kg（左右）	20kg（左右）
箱体材料	冷轧钢板/不锈钢/PC材质
通信方式	RS485/无线
测控模块供电方式	220VAC/24VDC/自供电
